●閥門關閉后的機緊功能，閥門在到達關閉位置后，執行器繼續運行 7 秒鐘（軟件功能），以使閥門完全關緊，防止內漏；
●直行程調節型驅動器，流量準確輸出為：等百分比曲線或等線性曲線（在驅動器上撥碼開關自由設定）。
產品特點
●執行器選用壓鑄鋁支架及鑄鋁外殼；
●閥體與執行器靈活組合，可適應不同壓差的需求；|
|
VA-7100-2500 | VA-7100-4000 | VA-7200-2500 | VA-7200-4000 |
| 實際輸出力（N） | 2500N | 4000N | 2500N | 4000N |
| 工作類型 | 浮點型 | 模擬型 | ||
| 電源 | 標配 24VAC±15% 可選 220VAC | 24VAC±15% | ||
| 消耗功率 | 10VA | 12VA | ||
| 重量 (kg) | 3.65 | 3.75 | ||
| 輸入＼反饋信號 | 浮點型（無反饋信號） | 0~10V 或 2~10V | ||
| 輸入＼輸出信號 |
|
0~20mA 或 4~20mA | ||
| 電壓輸入阻抗 |
|
＞ 100k | ||
| 電流輸入阻抗 |
|
＜ 0.50k | ||
| 電流輸出負載要求 |
|
＞ 1k | ||
| 電流輸出負載要求 |
|
＜ 0.51k | ||
| 上下極限死區范圍 |
|
≤ 3.5% | ||
| 靈敏度 |
|
±0.2V | ||
| 閥門連接尺寸 | 夾板卡扣連接 | |||
| 最大行程（mm） | 60 | |||
| 運行速度（mm ／ s） | 0.23（50Hz） | |||
| 高度（mm） | 345 | |||
| 工作環境溫度 | 1℃ ~60℃，10%~95%RH 不結露 | |||
| 儲存溫度 | 20℃ ~85℃ | |||
| 適用閥體范圍 | 鑄鋼法蘭閥 | |||
●閥桿行程有 25mm 至 43mm。
技術參數
|

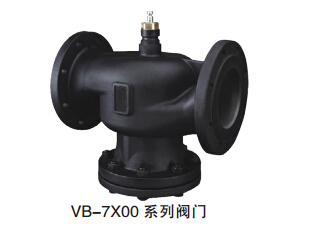

常規閥型號 |
VB-72 |
VB-72 |
VB-72 |
VB-72 |
VB-72 |
VB-73 |
VB-73 |
VB-73 |
VB-73 |
VB-73 |
|
|
尺寸 (mm) |
65 |
80 |
100 |
125 |
150 |
65 |
80 |
100 |
125 |
150 |
|
|
流量系數（Kv） |
49 |
78 |
124 |
200 |
300 |
49 |
78 |
124 |
200 |
315 |
|
|
常規閥最大 壓差（MPa |
VA-71xx 執行器 |
0.8 |
0.6 |
0.4 |
0.3 |
0.2 |
0.8 |
0.6 |
0.4 |
0.3 |
0.2 |
|
）VA-72xx 執行器 |
1.2 |
1 |
0.6 |
0.4 |
0.3 |
1.2 |
1 |
0.6 |
0.4 |
0.3 |
|
|
閥桿行程（mm） |
25 |
30 |
43 |
43 |
43 |
25 |
30 |
43 |
43 |
43 |
|
|
型式 |
二通 |
三通 |
|||||||||
|
材 料 |
連接方式 |
常規法蘭 |
|||||||||
|
閥體 / 閥蓋 |
HT250/Q235A |
||||||||||
|
閥桿 |
1Cr18Ni9（AISI302）09 不銹鋼 |
||||||||||
|
閥瓣 |
鑄造青銅 |
||||||||||
|
閥桿密封件 |
聚四氟乙烯填料 + 不銹鋼補償彈簧 |
||||||||||
|
軸封套 |
黃銅 |
||||||||||
|
可承壓力 |
1.6MPa |
||||||||||
|
工作介質 |
水 |
||||||||||
|
流體溫度 |
2-95℃ |
||||||||||
|
流體特性 |
等百分比 |
||||||||||
|
連接方式 |
NP16 法蘭 |
||||||||||
|
泄漏量 |
不大于 Kv 值的 0.05％ |
||||||||||
|
關閉方向 |
閥桿下行為閥門關閉方向 |
||||||||||
