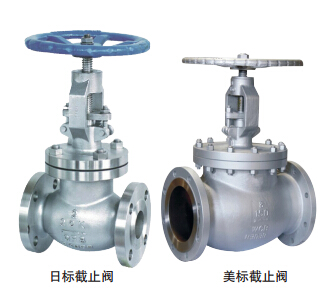

（日標）： 設計標準：JIS B2071 B2081 結構長度：JIS B2002 法蘭標準：JIS B2212 B2214 試驗和檢驗：JIS B2003 |
（美標）： 設計標準：ANSI 16.34 結構長度：ANSI B16.10 法蘭標準：ANSI B16.5 試驗和檢驗：API 598 |
|
序號 |
零件名稱 |
ASTM 材質 |
||
|
1 |
閥體 |
A216-WCB |
A217-WC6 |
A352-LCB |
|
2 |
閥蓋 |
A216-WCB |
A217-WC6 |
A352-LCB |
|
3 |
閥瓣 |
A105+CR13 |
A182-F11+HF |
A3510-LF2+CR13 |
|
4 |
閥桿 |
A182-F6a |
CR-MO-V |
A182-F6a |
|
5 |
閥座 |
A105+CR13 |
A182-F11+HF |
A350-LF2+CR13 |
|
6 |
上密封座 |
A276-420 |
A276-304 |
A276-420 |
|
7 |
閥蓋墊片 |
纏繞墊片 |
304SS |
鋼圈 |
|
8 |
閥蓋螺栓 |
A193-B7 |
A193-B16 |
A320-L7 |
|
9 |
閥蓋螺母 |
A194-2H |
A194-7 |
A194-4 |
|
10 |
填料 |
石墨 |
||
|
11 |
填料壓套 |
A276-420 |
A276-304 |
A276-420 |
|
12 |
填料壓板 |
A216-WCB |
A217-WC6 |
A352-LCB |
|
13 |
活節螺栓銷 |
碳鋼 |
A276-420 |
碳鋼 |
|
14 |
活節螺栓 |
碳鋼 |
A193-B7 |
碳鋼 |
|
15 |
活節螺母 |
碳鋼 |
A194-2H |
碳鋼 |
|
16 |
閥桿螺母 |
鋁青銅 |
||
|
17 |
手輪 |
可鍛鑄鐵 |
||
|
ANSI Class 150Lb |
|||||||||||||
| NPS | 2 | 2? | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| L | 203 | 216 | 241 | 292 | 406 | 495 | 622 | 698 | 787 | 914 | 977 | 977 | 1295 |
| H | 280 | 535 | 445 | 515 | 560 | 615 | 815 | 910 | 1230 | 1450 | 1066 | 1117 | 1295 |
|
ANSI Class 300Lb |
|||||||||||||
| NPS | 2 | 2? | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| L | 267 | 292 | 318 | 356 | 444 | 559 | 622 | 711 | 838 | 863 | 977 | 1016 | 1346 |
| H | 425 | 485 | 505 | 570 | 640 | 845 | 900 | 980 | 1150 | 1371 | 1473 | 1574 | 1803 |
|
10K |
|||||||||||||
| NPS | 2 | 2? | 3 | 4 | 5 | 6 | 8 | 12 | 14 | 16 | 18 | 20 | 24 |
| L | 203 | 216 | 241 | 292 | 356 | 406 | 495 | ||||||
| H | 360 | 380 | 415 | 465 | 515 | 545 | 675 | ||||||
|
20K |
|||||||||||||
| NPS | 2 | 2? | 3 | 4 | 5 | 6 | 8 | 12 | 14 | 16 | 18 | 20 | 24 |
| L | 267 | 292 | 318 | 356 | 400 | 444 | 559 | ||||||
| H | 420 | 465 | 490 | 590 | 690 | 760 | 1070 | ||||||
