體、蓋

閘板

閥桿

密封面

不銹鋼、碳鋼

不銹鋼、碳鋼

不銹鋼

橡膠、四氟、不銹鋼、硬質合金

公稱壓力
（MPa）

試驗壓力 （MPa）

工作溫度
（℃）

適用介質

殼體

密封

0.6

0.9

0.66

橡膠≤ 80℃

空氣、礦漿、污水、煤
漿、煙灰、 渣水混合物

1.0

1.5

1.1

Y/H ≤ 425℃

1.6

2.4

1.8

Y/H ≤ 425℃

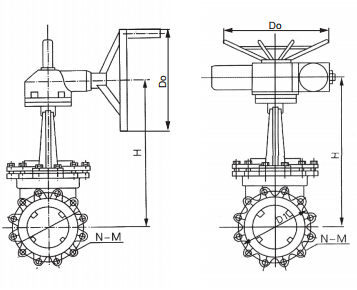

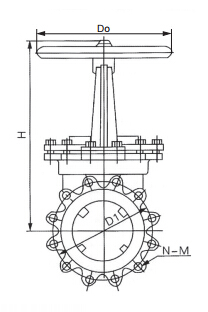

公稱通徑 DN（mm ）

L

N-M

手動

傘齒輪

電動

H

D0

H

D0

H

D0

50

48

4-M12

285

180

370

180

370

365

65

48

4-M12

295

180

400

180

460

365

80

50

4-M16

315

200

440

220

590

365

100

50

8-M16

365

200

510

220

780

365

125

57

8-M16

400

230

580

230

950

365

150

57

8-M16

475

280

690

280

980

365

200

70

8-M16

540

360

800

360

1053

365

250

70

12-M16

630

360

960

360

1060

365

300

76

12-M20

780

400

1200

400

1230

365

350

76

12-M20

885

400

1300

400

1250

365

400

89

16-M20

990

400

1550

400

1767

365

450

89

16-M20

1100

530

1700

530

1920

560

500

114

16-M20

1200

530

1900

530

2010

560

600

114

20-M22

1450

600

2400

600

2110

560
